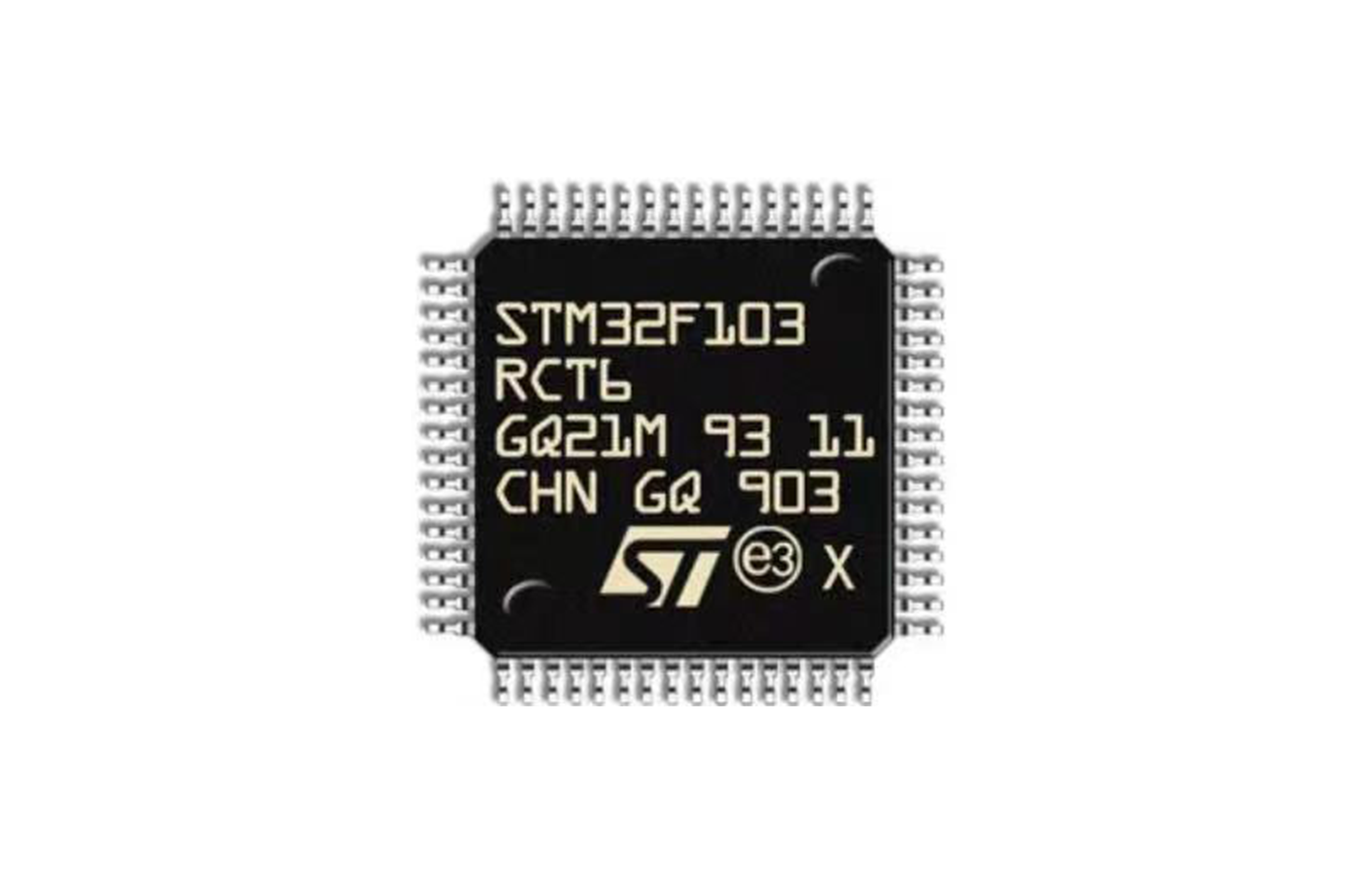

STM32F103RCT6

特征
• 核心:Arm ® 32 位 Cortex ® -M3 CPU
– 72 MHz 最大频率,1.25 DMIPS/MHz(Dhrystone 2.1) 0 等待状态下的性能内存访问
– 单周期乘法和硬件分配
• 回忆
– 256 至 512 KB 的闪存
– 高达 64 KB 的 SRAM
– 灵活的 4 芯片静态内存控制器选择。支持 Compact Flash、SRAM、PSRAM、NOR 和 NAND 存储器
– LCD 并行接口,8080/6800 模式
• 时钟、复位和电源管理
– 2.0 至 3.6 V 应用电源和 I/O
– POR、PDR 和可编程电压检测器(PVD)
– 4 至 16 MHz 晶振
– 内部 8 MHz 工厂微调 RC
– 带校准的内部 40 kHz RC
– 32 kHz 振荡器,用于带校准的 RTC
• 低电量
– 睡眠、停止和待机模式
– RTC 和备份寄存器的 V BAT 电源
• 3 × 12 位、1 µs A/D 转换器(最多 21频道)
– 转换范围:0 至 3.6 V
– 三重采样和保持能力- 温度感应器
• 2 × 12 位 D/A 转换器
• DMA:12 通道 DMA 控制器
– 支持的外设:定时器、ADC、DAC、
SDIO、I 2 Ss、SPI、I 2 Cs 和 USART
• 调试模式
– 串行线调试 (SWD) 和 JTAG 接口
– Cortex ® -M3 嵌入式跟踪宏单元™
• 多达 112 个快速 I/O 端口
– 51/80/112 I/O,全部可映射到 16 个外部中断向量和几乎所有 5 V 容错

• 多达 11 个定时器
– 最多四个 16 位定时器,每个定时器最多 4 个I2C/OC/PWM 或脉冲计数器和正交(增量)编码器输入
– 2 × 16 位电机控制 PWM 定时器,带死区时间生成和紧急停止
– 2 × 看门狗定时器(独立和窗口)
– SysTick 计时器:24 位递减计数器
– 2 × 16 位基本定时器来驱动 DAC
• 多达 13 个通讯接口
– 多达 2 × I 2 C 接口(SMBus/PMBus)
– 多达 5 个 USART(ISO 7816 接口、LIN、IrDA能力,调制解调器控制)
– 多达 3 个 SPI (18 Mbit/s),2 个带 I 2 S 接口多路复用
– CAN 接口(2.0B 有源)
– USB 2.0 全速接口
– SDIO 接口
• CRC 计算单元,96 位唯一 ID
• ECOPACK ® 包装

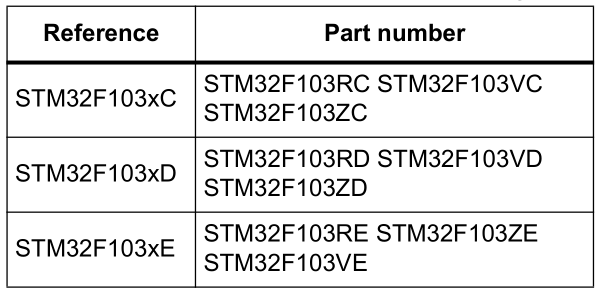

表 1.设备汇总

型号:STM32F103RCT6
品牌:ST
