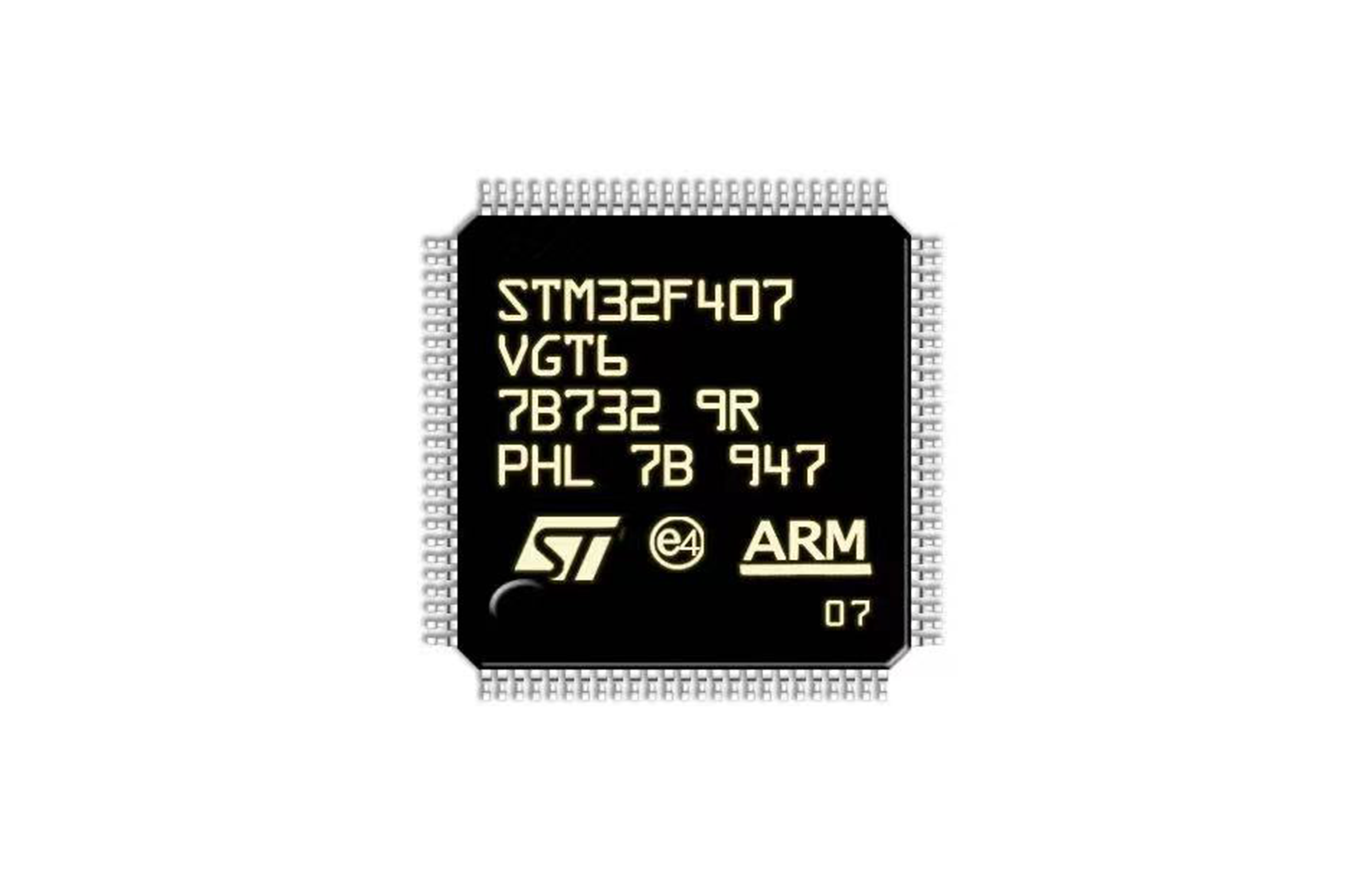

STM32F407VGT6

特征
• 内核：ARM ® 32 位 Cortex ® -M4 CPU，带 FPU，自适应实时加速器 (ARTAccelerator™) 允许 0 等待状态执行来自闪存，频率高达 168 MHz，内存保护单元，210 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1) 和 DSP指示
• 回忆
• 高达 1 MB 的闪存
• 高达 192+4 KB 的 SRAM，包括 64-千字节的 CCM（核心耦合内存）数据内存
• 灵活的静态内存控制器支持紧凑型闪存、SRAM、PSRAM、NOR 和NAND 存储器
• LCD 并行接口，8080/6800 模式
• 时钟、复位和电源管理
– 1.8 V 至 3.6 V 应用电源和 I/O
– POR、PDR、PVD 和 BOR
– 4 至 26 MHz 晶振
– 内部 16 MHz 工厂微调 RC (1%准确性）
– 32 kHz 振荡器，用于带校准的 RTC
– 带校准的内部 32 kHz RC
• 低功耗运行
– 睡眠、停止和待机模式
– RTC 的 V BAT 电源，20×32 位备份寄存器 + 可选的 4 KB 备份 SRAM
• 3×12 位、2.4 MSPS A/D 转换器：最多 24通道和 7.2 MSPS 三重交错模式
• 2×12 位 D/A 转换器
• 通用 DMA：16 流 DMA具有 FIFO 和突发支持的控制器

• 多达 17 个定时器：多达十二个 16 位和两个 32 位定时器
位定时器高达 168 MHz，每个位定时器最多 4 个I2C/OC/PWM 或脉冲计数器和正交（增量）编码器输入
• 调试模式
– 串行线调试 (SWD) 和 JTAG接口
– Cortex-M4 嵌入式跟踪宏单元™
• 多达 140 个具有中断功能的 I/O 端口
– 高达 84 MHz 的多达 136 个快速 I/O
– 多达 138 个 5 V 容错 I/O
• 多达 15 个通讯接口
– 多达 3 × I 2 C 接口（SMBus/PMBus）
– 多达 4 个 USART/2 个 UART（10.5 Mbit/s，ISO
7816 接口、LIN、IrDA、调制解调器控制）
– 多达 3 个 SPI (42 Mbits/s)，2 个带多路复用全双工I 2 S实现音频类通过内部音频 PLL 或外部的精度钟
– 2 × CAN 接口 (2.0B Active)
– SDIO 接口
• 高级连接
– USB 2.0 全速设备/主机/OTG带有片上 PHY 的控制器
– USB 2.0 高速/全速具有专用的设备/主机/OTG 控制器DMA、片上全速 PHY 和 ULPI
– 具有专用 DMA 的 10/100 以太网 MAC：支持IEEE 1588v2硬件，MII/RMII

• 8 至 14 位并行相机接口，高达54 兆字节/秒
• 真随机数发生器
• CRC 计算单元
• 96 位唯一 ID
• RTC：亚秒精度，硬件日历

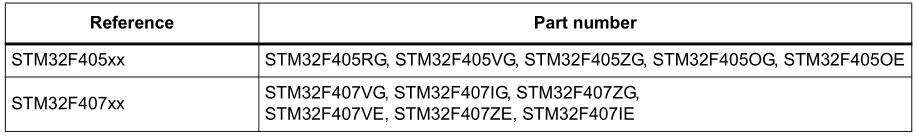

表 1. 设备摘要
